一、系统概述

1. 系统定位

ChinaLink MES 半导体版，属于车间层生产管理系统，介于上层 ERP（企业资源计划）和底层半导体生产机台（刻蚀、沉积、光刻、研磨、测试、封装设备）之间。 核心目标：半导体工厂生产过程透明化、批次追溯、机台数据采集、工艺管控、品质管控、WIP 在制品管控，满足半导体行业严苛的批次追溯、洁净区管理、SPC 统计过程控制、物料防错需求，适配晶圆 Fab、先进封装、芯片测试车间。

2. 适用场景

· 晶圆制造工厂（Wafer Fab）

· 半导体封装车间（Package）

· 芯片测试车间（Test）

· 分立器件、功率半导体产线

3. 基础架构

采用分层架构：

1. 客户端层：PC 客户端、车间工位触摸屏、PDA 扫码终端

2. 应用服务层：ChinaLink MES 核心业务服务、API 接口、设备对接网关

3. 数据层：数据库（支持 SQL Server/MySQL/Oracle）、历史时序数据库（存放机台采集数据）

4. 对接层：设备网关（SECS/GEM 协议，半导体行业标准协议）、ERP 对接接口、LIMS（实验室系统）、WMS 仓储系统

半导体行业重点：原生支持 SECS/GEM 协议，直接和半导体设备通信，自动采集机台 Recipe、参数、报警、产量数据，不需要大量二次开发。

二、核心功能模块

1. 生产订单与批次管理（Lot 管理）

· ERP 下达生产工单，MES 接收工单，拆分为半导体 Lot（晶圆批次）

· Lot 创建、投片、分批、合并、Hold 冻结、释放、报废、返工管理

· 完整批次履历：每一片晶圆的加工工序、加工时间、操作人员、机台、工艺版本全记录，满足芯片追溯（客户审厂、汽车芯片 AEC-Q、军工芯片追溯）

· 支持工程批、试产批、量产批分类管理

2. WIP 在制品管控（半导体核心模块）

· 实时监控车间所有晶圆 Lot 位置、当前工序、等待时长、滞留预警

· 瓶颈工序排队可视化，在制品超量预警，防止晶圆长时间在洁净区等待产生品质风险

· 洁净区工位流转防错，工序跳站拦截，未完成前工序无法进入下一道工艺

3. 设备管理 & SECS/GEM 机台对接

· 设备台账、设备保养 PM、设备维修、故障记录、设备 OEE 计算

· SECS/GEM 通信：自动下发 Recipe 配方、采集机台工艺参数、设备报警、生产计数

· 机台状态监控：待机 / 加工 / 故障 / 维护状态看板

· 设备配方版本管控，防止使用错误工艺配方加工晶圆

4. 工艺管理

· 工艺 Route 工艺流程版本管理（光刻、刻蚀、薄膜等工序）

· Recipe 工艺配方管理，版本锁死、变更审批

· 工艺参数上下限管控，参数超差自动 Hold 批次，禁止继续生产

· 工程变更 ECN 落地，新工艺版本下发管控

5. 品质管理 & SPC

· IQC 来料检验、IPQC 巡检、FQC 成品检验、OQC 出货检验

· SPC 统计过程控制：机台工艺参数实时 Xbar-R 图、CPK 计算，异常预警

· 不良品管理、缺陷记录、8D 报告、品质追溯

· 支持失效分析对接 LIMS 实验室系统

6. 物料管理（Wafer、光罩、化学品、辅料）

· 晶圆片、光罩（Mask）、光刻胶、特种化学品管控

· 物料批次绑定、先进先出 FIFO、物料有效期预警

· 物料防错校验：投片时自动校验物料是否匹配当前 Lot 工艺，错料拦截

· 对接 WMS，实现物料叫料、物料消耗扣账

7. 人员 & 洁净区权限管理

· 用户账号、角色权限分级，洁净区岗位权限控制

· 人员上岗资质校验：没有对应工序资质，无法在工位操作 Lot

· 人员操作日志审计，所有操作留痕，满足半导体行业合规审计

8. 报表、看板与数据分析

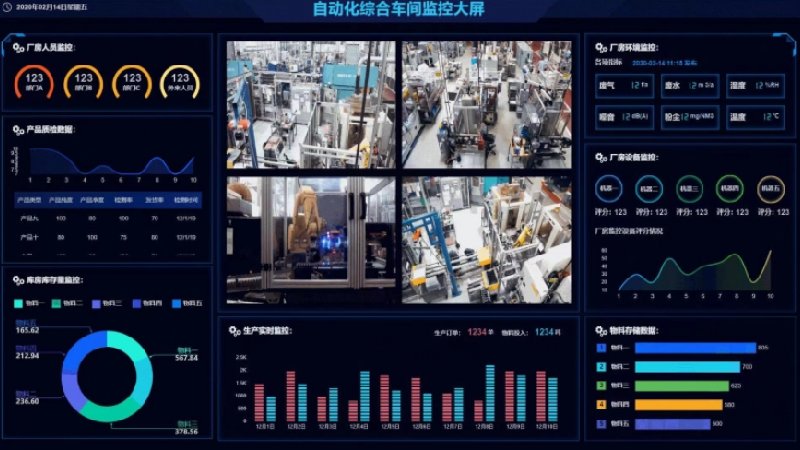

· 车间大屏看板：产能、WIP、设备 OEE、良率、异常报警

· 标准报表：良率报表、产能报表、Lot 履历、设备报表、生产工时

· 自定义报表导出 Excel/PDF；支持 API 给 BI 平台输出数据

9. 其他配套能力

· 条码 / RFID 扫码：晶圆盒 FOUP 扫码、Lot 条码

· 电子 SOP 工位作业指导书，工位端直接查看工艺文件

· 工单变更、暂停、插单管理，适配半导体紧急工程试产需求

三、系统优缺点

✅ 优点

1. 半导体行业原生适配：内置 SECS/GEM 协议，不用从零开发设备对接，专门针对晶圆 / 封测行业 Lot 模型，不是通用 MES 改的，半导体业务模型贴合。

2. 国产自主可控，无海外软件授权限制，适合国内芯片工厂、军工 / 汽车半导体项目，满足信创适配。

3. 强批次追溯能力，满足 AEC-Q100、ISO26262、客户审厂的芯片追溯要求，单晶圆级履历。

4. 洁净区业务模型内置：WIP 滞留管控、光罩管理、化学品有效期、洁净人员资质，通用 MES 很少自带这类功能。

5. 模块化可选：小封测厂可以先上基础生产 + WIP，Fab 工厂再追加 SECS、SPC、设备模块，按需采购。

6. 支持本地部署 + 私有化，数据保存在工厂内网，满足半导体企业数据保密要求。

❌ 缺点

1. 项目实施成本高，周期长。半导体 MES 不是开箱即用，需要大量业务调研、机台联调、工艺配置；中小型封测厂实施成本压力大。

2. SECS/GEM 设备对接工作量依旧很大：不同品牌半导体设备（应用材料、泛林、国产机台）协议版本差异，需要逐个设备调试，老设备可能需要额外加装网关。

3. 运维门槛高：需要同时懂数据库、SECS 协议、半导体工艺的运维人员，单纯 IT 人员很难独立维护。

4. 标准化程度有限：半导体工艺差异性极强，不同产品工艺流程差异大，大量配置 + 少量定制开发，版本升级时定制代码存在适配风险。

5. 生态相比国际老牌 MES（SAP MES、Siemens MES、Aspentech）弱，第三方工具集成案例相对少，高端先进制程案例积累少于海外大厂。

6. 对服务器性能要求高：晶圆工厂机台持续采集海量时序工艺参数，数据库负载高，需要高配服务器。

四、保姆级部署教程（私有化本地部署）

⚠️ 前置提醒：部署分为【软件安装部署】+【业务实施配置】两大部分，软件安装只是第一步，半导体 MES 核心工作量在实施配置、机台联调、用户培训。 环境推荐：私有化内网，禁止直接公网暴露，半导体工厂安全要求极高。

【阶段 1：前期准备（部署前）】

1. 硬件资源规划（最小生产环境，50 台机台以内封测厂参考）

· 数据库服务器： CPU：2*16 核；内存≥64G；SSD 高速存储 2TB 以上；Oracle / SQL Server 企业版

· MES 应用服务器： CPU：2*12 核；内存≥32G；SSD 1TB

· 网关服务器（SECS/GEM 设备采集网关）： 独立服务器，多网卡，隔离设备内网与 MES 业务网；内存≥16G

· 备份服务器：定时全量 + 增量数据库备份

· 网络规划：三层网络隔离 办公网（ERP） ↔ MES 业务网 ↔ 设备内网（SECS 机台），防火墙策略严格控制访问，单向数据通信优先

· 终端：车间触摸屏、PDA、工位 PC，Windows 10/11 企业版

2. 软件环境清单

· 操作系统：CentOS7/8 或 Windows Server 2019/2022

· 数据库：Oracle 19c 推荐（半导体项目主流），SQL Server 2019 备选

· 中间件：ChinaLink 内置应用服务、IIS / Nginx

· 杀毒 / 安全：内网终端杀毒，白名单机制，关闭不必要端口

· 配套：条码打印服务、文件服务（存放 SOP 工艺文档）

3. 资料收集（实施必备，提前准备）

1. 工厂组织架构、岗位清单、人员权限需求

2. 产品工艺流程 Route、所有工序清单、工艺版本管理规则

3. 机台清单，每台设备型号、是否支持 SECS/GEM、设备 IP

4. ERP 接口文档，工单、物料对接字段

5. 品质标准、检验项目、SPC 管控参数

6. 条码编码规则（Lot、FOUP、晶圆编码）

【阶段 2：软件安装部署步骤】

操作账号：服务器管理员账号，操作全程留日志，生产环境建议先搭建测试环境验证，再部署正式环境！

1. 搭建服务器，配置网络隔离 按网络规划划分 VLAN，配置防火墙，开放 MES 所需端口，禁止设备网主动访问办公网。服务器操作系统安装，系统补丁更新，关闭不必要服务。

2. 数据库安装 安装 Oracle/SQL Server，创建实例，分配表空间，设置数据库账号、权限，配置定时自动备份策略。记录数据库 IP、端口、账号密码妥善保管。

3. ChinaLink MES 安装包部署 ① 上传 ChinaLink MES 安装介质到应用服务器 ② 运行安装程序，填写数据库连接信息（IP、实例、账号），测试数据库连通性 ③ 选择需要安装的模块：生产管理、WIP、设备、SPC、SECS 网关等，不需要的模块可以暂不勾选 ④ 安装程序自动创建系统表、基础字典 ⑤ 配置应用服务，启动 ChinaLink MES 后台服务，设置开机自启 ⑥ 部署 Web 服务，配置访问地址，测试网页登录；部署桌面客户端（车间 PC）

4. SECS/GEM 网关单独部署 在网关服务器安装 ChinaLink 设备采集网关，配置和机台的 SECS 通信参数，逐个建立设备通道，先单台设备调试通信。

5.

基础数据初始化（重点实施步骤，不是纯 IT 安装）

6.

这一步是 MES 能用起来的关键，由工艺 + 品质 + 生产 + 实施顾问共同录入

7.

· 工厂组织、车间、区域、工位

· 设备档案、设备分类

· 物料档案：晶圆、光罩、化学品、辅料

· 工艺流程 Route、工序定义、SOP 文件上传

· 用户账号、角色、权限，人员资质维护

· 条码规则配置，测试条码打印

8. 系统接口对接调试

· ERP ↔ MES：工单下发、物料同步、成品回传，反复联调，测试异常场景（工单取消、变更）

· MES ↔ WMS：物料收发、叫料接口

· MES ↔ LIMS（如有）：检验结果回传

· MES ↔ SECS 设备网关：机台数据采集、Recipe 下发测试

9. 单元测试 + 模拟试跑 在测试环境模拟完整生产流程：ERP 下工单→MES 创建 Lot→投片→工序流转→机台采集参数→检验→入库，模拟异常场景：Hold 批次、返工、不良报废，验证所有业务逻辑。

10. 用户培训 分层培训：管理员、车间操作员、工艺工程师、品质工程师、设备工程师，配套操作手册、视频教程。

11. 试运行（UAT 用户验收测试） 小批量试产 Lot 上线跑系统，线上线下双轨并行（纸质记录 + MES 系统同时记录），持续修复 BUG，优化配置，一般 2~8 周（根据产线复杂度）。

12. 正式上线，切换上线 双轨验证稳定后，取消纸质单据，正式全产线切换；开启生产环境完整日志审计、监控告警，搭建运维值班机制。

【阶段 3：上线后运维维护】

1. 每日检查：数据库状态、应用服务、SECS 网关连接状态、磁盘空间

2. 定期：数据库备份校验、系统日志审计、服务器安全巡检

3. 版本升级：先升级测试环境验证，再迁移生产环境，提前备份数据库

4. 变更管控：工艺 Route、系统配置变更需要走变更审批，禁止随意直接修改生产库

五、常见部署踩坑提醒

1. ❌ 直接跳过测试环境，部署完直接上产线，极易造成生产停线

2. ❌ 网络不隔离，设备网、MES 网、办公网混在一起，存在病毒、数据泄露风险

3. ❌ 低估 SECS 机台调试工作量，以为装完 MES 就能自动采集所有设备数据

4. ❌ 基础数据不规范，工艺 Route 反复变更，导致 MES 业务逻辑混乱

5. ❌ 只培训 IT，不培训车间工艺 / 生产人员，系统上线没人会用，最后系统闲置

六、日常基础使用简要操作（操作员保姆操作）

1. 工位电脑打开 ChinaLink MES 客户端，输入账号密码登录（需要对应岗位资质才能登录工位）

2. 扫码枪扫描 FOUP / 晶圆 Lot 条码，调出批次信息

3. 系统自动校验：当前 Lot 是否允许在本工位加工，工序是否正确，物料是否匹配，有无 Hold 冻结标记

4. 查看工位电子 SOP 作业指导书，确认工艺参数

5. 开始加工：点击【开始工序】；加工完成后点击【完工】，系统自动流转到下一工序

6. 出现不良 / 异常：选择 Hold 批次，填写异常原因，通知工艺人员处理；处理完成后释放 Lot

7. 查看 WIP 看板：在大屏或者 MES 内查看当前车间所有批次状态，排队情况

8. 生产结束后，导出 Lot 生产履历、良率报表用于品质复盘

七、附录：术语对照表
